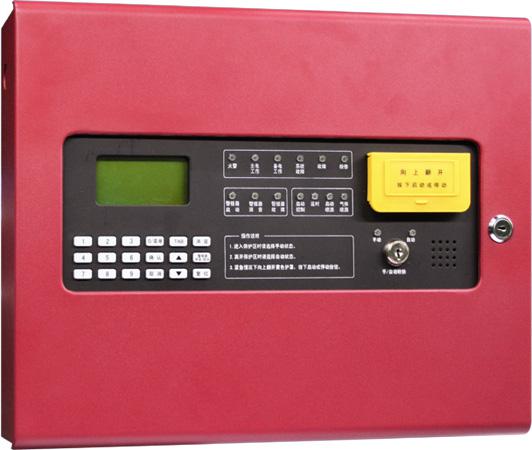

QKP01海灣氣體滅火控制器/火災報警控制器

QKP01海灣氣體滅火控制器/火災報警控制器（簡稱為GST-QKP01）是海灣公司為適應工程設計的需要而開發的。GST-QKP01具有火災探測報警和氣體滅火控制雙重功能，可配接各種編碼火災探測器、手動報警按鈕、緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、手自動轉換開關以及輸出模塊，實現1個防火區的火災報警和氣體滅火控制。

GST-QKP01滿足GB 4717-2005 《火災報警控制器》和GB 16806-2006《消防聯動控制器》中有關氣體滅火控制器的要求，為室內使用設備。GST-QKP01具有以下特點：

（1）QKP01海灣氣體滅火控制器/火災報警控制器配置靈活、可靠性高

（2）QKP01海灣氣體滅火控制器/火災報警控制器功能強、控制方式靈活

（3）QKP01海灣氣體滅火控制器/火災報警控制器窗口化、漢字菜單式顯示界面

（4）QKP01海灣氣體滅火控制器/火災報警控制器模塊式開關電源

GST-QKP01并且具有火災探測及報警功能；能控制實現氣體滅火設備的啟動噴灑；GST-QKP01收到啟動控制信號后能啟動現場的區域訊響器報警、自動顯示延時且指示延時時間；并聯動啟動輸出模塊實現關閉門窗、防火閥和停止空調等功能；延時啟動的延時時間在0～30秒連續可調；具有停動功能；具有手自動轉換功能；自身帶有備電，在主電缺失時可自動進入備電運行狀態，能給備電充電并有備電保護功能；具有信息記錄、查詢功能，可保存后的999條記錄。

QKP01海灣氣體滅火控制器/火災報警控制器主要技術指標如下：

（1）QKP01海灣氣體滅火控制器/火災報警控制器工作電壓：交流AC220V  50/60Hz ，允許電壓變化范圍 AC187V～AC242V；

（2）QKP01海灣氣體滅火控制器/火災報警控制器功耗：監視狀態功耗≤20W；大功耗≤120W；

（3）QKP01海灣氣體滅火控制器/火災報警控制器備用電源：2個DC12V/7Ah密封鉛電池；

（4）QKP01海灣氣體滅火控制器/火災報警控制器氣體噴灑輸出：DC24V/2A，脈沖方式/持續方式，可調；

（5）QKP01海灣氣體滅火控制器/火災報警控制器輔助24V電源輸出：大0.6A；



（6）QKP01海灣氣體滅火控制器/火災報警控制器電池充電電流：大300mA；

（7）QKP01海灣氣體滅火控制器/火災報警控制器液晶屏規格：128×64點，可同屏顯示32個漢字信息；

（8）QKP01海灣氣體滅火控制器/火災報警控制器容量

可帶1個區的氣體滅火設備，實現對1個防護區的保護。其中所帶設備及數量如下：

² 電磁閥：1個，額定電壓DC24V,大電流2A；

² 壓力開關：1個，常開觸點，動作時閉合；

² 區域訊響器：1～5個，編碼地址范圍1～10；

² 氣體噴灑指示燈：1～5個，編碼地址范圍11～20；

² 緊急啟/停按鈕和手自動轉換開關：共1～10個，編碼地址范圍21～30；

² 輸出模塊：1～3個，編碼地址范圍31～40；

² 點型感煙探測器：1～20個，編碼地址范圍41～60；

² 其它探測器（如感溫、火焰等）：1～20個，編碼地址范圍61～80；

² 手動報警按鈕：1～10個，編碼地址范圍81～90；

² 聲光警報器：1～2個，非編碼。

（9）QKP01海灣氣體滅火控制器/火災報警控制器線制



線制	連接線	距離	負載或連接設備
通信總線24V	≥1.0 mm2雙絞線	＜0.5km	總線設備
電源線DC24V	1.0~2.0mm2RV線	＜0.5km	小于0.6A
RS-485 總線	≥1.0mm2 雙絞線 或屏蔽線	＜1.2km	區域或集中控制器
其它線	1.0~2.0mm2RV線	＜0.5km



（10）QKP01海灣氣體滅火控制器/火災報警控制器使用環境

工作溫度：-10℃~50℃

相對濕度≤95%，不凝露

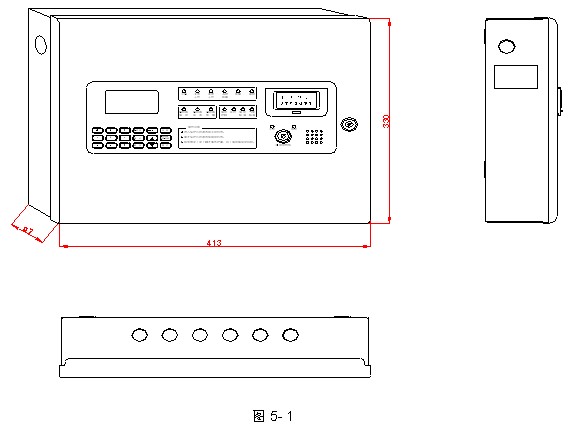

（11）QKP01海灣氣體滅火控制器/火災報警控制器外形尺寸：長413mm×寬330mm×厚97mm。

（12）壁掛安裝于防護區門口，支持上進線方式。

QKP01海灣氣體滅火控制器/火災報警控制器



一、QKP01海灣氣體滅火控制器/火災報警控制器概述

QKP01海灣氣體滅火控制器/火災報警控制器（簡稱為GST-QKP01）是海灣公司為適應工程設計的需要而開發的。GST-QKP01具有火災探測報警和氣體滅火控制雙重功能，可配接各種編碼火災探測器、手動報警按鈕、緊急啟/停按鈕、聲光警報器、氣體噴灑指示燈、手自動轉換開關以及輸出模塊，實現1個防火區的火災報警和氣體滅火控制。
QKP01海灣氣體滅火控制器/火災報警控制器滿足GB4717-2005《火災報警控制器》和GB16806-2006《消防聯動控制器》中有關氣體滅火控制器的要求，為室內使用設備。GST-QKP01具有以下特點：
1、配置靈活、可靠性高
2、功能強、控制方式靈活
3、窗口化、漢字菜單式顯示界面
4、模塊式開關電源

GST-QKP01并且具有火災探測及報警功能；能控制實現氣體滅火設備的啟動噴灑；GST-QKP01收到啟動控制信號后能啟動現場的區域訊響器報警、自動顯示延時且指示延時時間；并聯動啟動輸出模塊實現關閉門窗、防火閥和停止空調等功能；延時啟動的延時時間在0～30秒連續可調；具有停動功能；具有手自動轉換功能；自身帶有備電，在主電缺失時可自動進入備電運行狀態，能給備電充電并有備電保護功能；具有信息記錄、查詢功能，可保存后的999條記錄。

二、QKP01海灣氣體滅火控制器/火災報警控制器結構特征、安裝與布線

QKP01海灣氣體滅火控制器/火災報警控制器采用壁掛式安裝，安裝尺寸如圖5-2所示。用3個M6的膨脹螺栓將其固定在牢固的墻壁上。

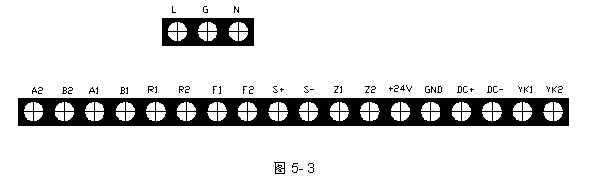

QKP01海灣氣體滅火控制器/火災報警控制器外接端子如圖5-3所示。

QKP01海灣氣體滅火控制器/火災報警控制器其中：
L、G、N：交流220V接線端子。
A1、B1/A2、B2：與火災報警控制器（聯動型）相連的通訊總線端子。
R1、R2：噴灑指示輸出端子，常開觸點，壓力開關動作時閉合。
F1、F2：故障輸出端子，常開觸點，有故障時閉合。
S+、S-：聲光驅動輸出端子，接非編碼聲光警報器；有火警動作時啟動輸出DC24V信號。
Z1、Z2：總線輸出端子，連接編碼探測器、手動報警按鈕、緊急啟/停按鈕、區域訊響器、氣體噴灑指示燈、輸出模塊、手自動轉換開關等總線設備。
＋24V、GND:各區的輔助電源輸出端子，為現場的系統設備如區域訊響器、氣體噴灑指示燈和輸出模塊供電。
DC+、DC-：電磁閥的驅動信號輸出端子，通常該端子間輸出電壓小于DC0.7V，啟動時輸出DC24V電壓且大2A的信號。終端匹配電阻為4.7kΩ/0.25W。
YK1、YK2：氣體釋放反饋信號輸入端，應輸入動合型干觸點信號。其終端匹配電阻為4.7kΩ/0.25W。

QKP01海灣氣體滅火控制器/火災報警控制器布線要求:
通信總線(Z1,Z2)應選用截面積≥1.0mm2的雙絞線，長不超過500m。
電源輸出(+24V,GND)連接線應選用截面積1.0~2.0mm2RV線，長不超過500m。
驅動鋼瓶輸出端（DC+,DC-）連接線應選用截面積≥1.5mm2RV線。如果電纜長度大于50m，則選用截面積≥2.5mm2RV線。應計算線損壓降、保證電磁閥的低工作電壓。
外接RS485總線連線應選用截面積≥1.0mm2屏蔽雙絞線，大線長不超過1200m。
其它端子連接線應選用截面積≥1.0mm2RV線。
交流電源線應采用耐壓750V以上的三芯絕緣線。
機殼接地線宜用4mm2的銅導線，接地電阻應小于4Ω。



四、應用方法

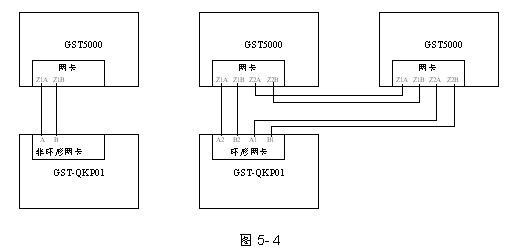

QKP01海灣氣體滅火控制器/火災報警控制器可通過本地網卡與火災報警控制器（聯動型）聯網，示意圖如圖5- 4所示。

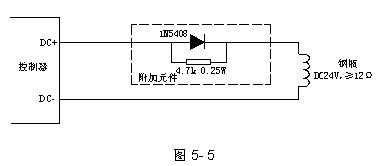

QKP01海灣氣體滅火控制器/火災報警控制器驅動鋼瓶電磁閥輸出的布線方式如圖5- 5所示。附加元件應置于線路的末端、接近鋼瓶電磁閥處。

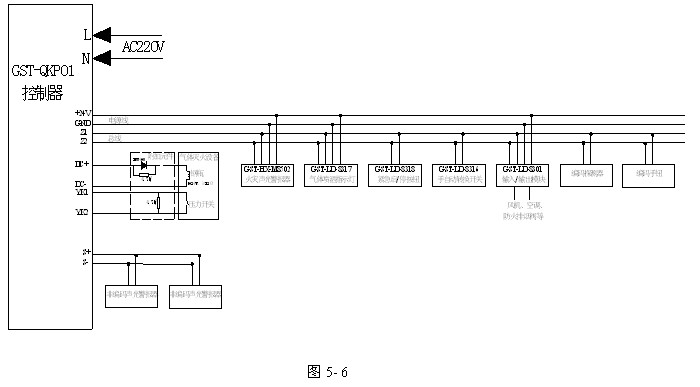

點型系統接線圖如圖5- 6所示。
